刀柄拉钉的工作原理图解

日期:2017-12-13


     刀柄拉钉的工作原理:拉钉一端是和机床卡口相连,一端是和刀柄相连,d部位根据机床卡口的度数卡进去,g部位有螺纹和刀柄拧紧.通过拉杆传递的轴向力以及拉杆接头和拉钉,实现对刀柄的拉紧。当换刀时,要求松开刀柄. 当拉钉安装在普通机床或数控机床的主轴上时,杆体的圆弧接头与拉杆结构的前端连接,拉钉的螺杆接头与伸入主轴轴孔中的刀柄内螺孔相配合连接,实现了刀柄在普通机床和数控机床上的使用,使得刀柄既能应用于加工中心上,又可应用于普通机床和数控机床上,提高了刀柄的通用性,降低了生产成本。



刀柄拉钉工作原理图

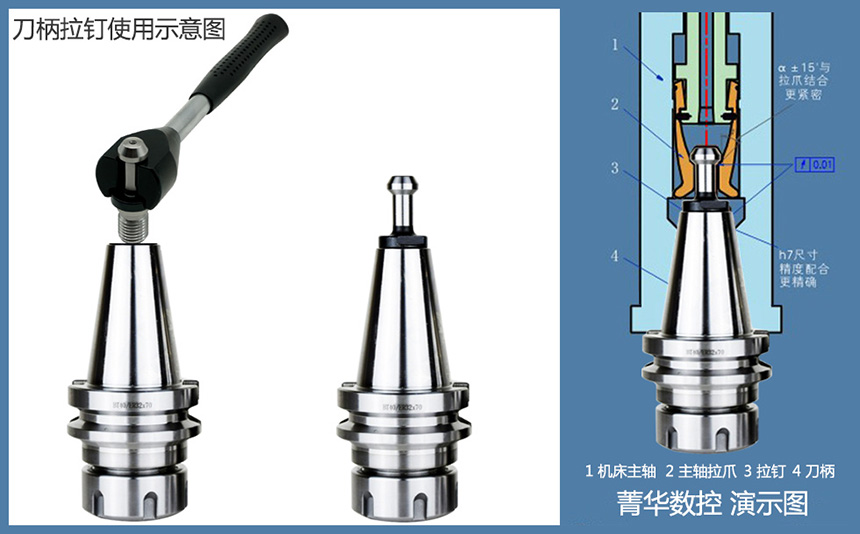

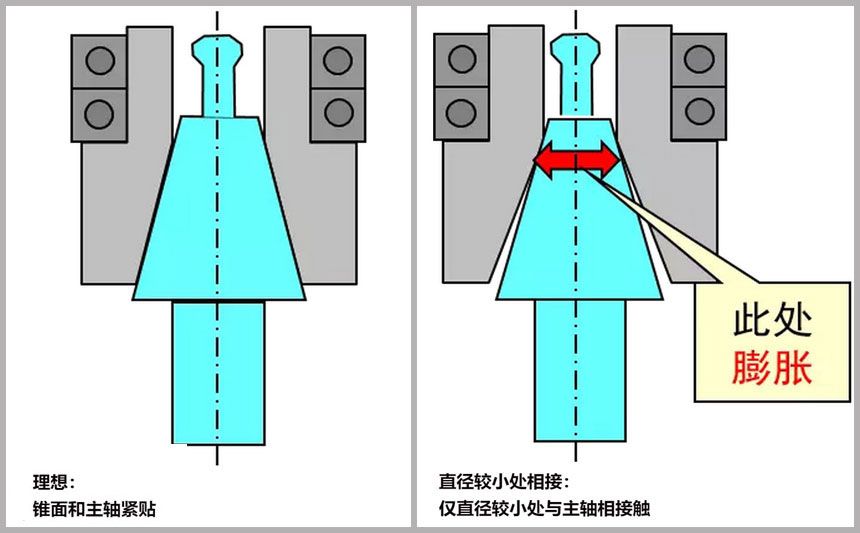

    刀柄的拉钉拉紧,当换刀时,要求松开刀柄.主轴内部刀具自动夹紧机构是数控机床加工中心的特有机构。图为加工中心主轴结构部件图,其刀具可以在主轴上自动装卸并进行自动夹紧,其工作原理如下:当刀具2装到主轴孔后,其刀柄后部的拉钉3便被送到主轴拉杆的前端,在碟形弹簧的作用下,通过弹性卡爪将刀具拉紧。








     bt30拉钉


刀柄拉钉规格尺寸图大全下载
