强力夹头刀柄的原理,强力刀柄锁紧原理

日期:2018-03-12


    强力夹头刀柄的锁紧原理:跟棘轮轴承的原理相似,滚针是在圆锥面上一个方向厚,反方向薄,而不是等高面滚动,也就是一个方向是间隙更小,锁紧,一个方向是间隙更大,松开。锁紧套顺时针旋转时带动保持架及滚针旋转,当滚针落入夹头体上0.8的槽时由于导向作用逼使保持架倾钭,继续旋转0.8的钭槽使滚针向上运动从而带动保持架一起动作,形成螺旋向上运动,由于锥度作用逼使夹头体向内变形,形成鎖紧力。反时针时螺旋向下松开。内孔圆槽设计,均匀的弹性变形量,可确保优秀的精密度。特殊针状轴承排列设计,锁紧阻力低,夹持力高,可产生280kgm的夹持力。

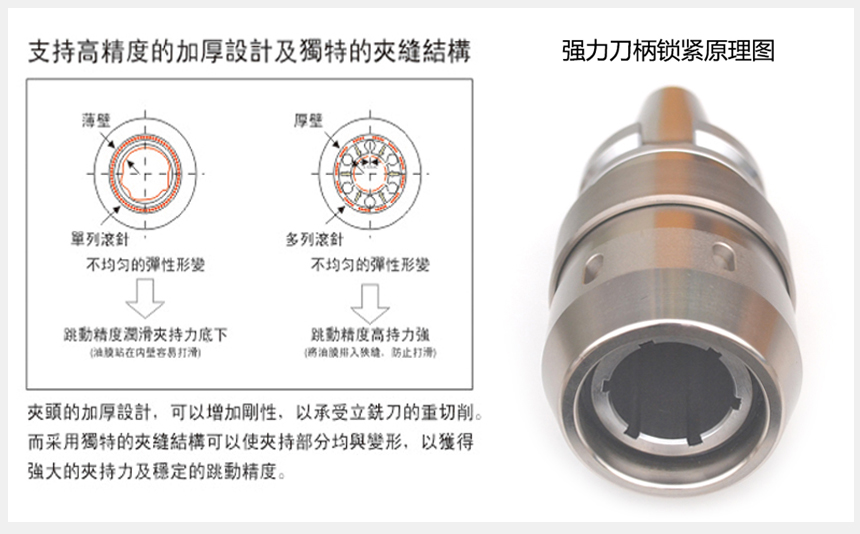

强力刀柄锁紧原理图




    强力夹头刀柄适用铣床,作重切削,精密切削使用。强力夹头刀柄是切削加工中常用的刀柄,用于铣刀、铰刀等直柄刀具的夹紧,卡簧夹紧变形小,所夹持的刀具柄径公差为h6,其夹紧力比较大,加紧精度比较好,可以更换不同的筒夹来夹持不同柄径的铣刀、铰刀等。









 bt强力刀柄


bt50强力刀柄
