液压刀柄的工作原理图解

日期:2017-11-14


    液压刀柄原理是利用两个气胀轴的同心圆筒,封住两端组成一个圆筒形的空腔,用液压油把圆筒的其中一个给充满,并且对油液进行施加一定的压力,这个压力就会用相等的数值传到油腔的每一个部位。这两个同心的圆筒的外筒壁较薄,受到压力后,就会向外膨胀,根据这个变形的薄壁,就可以实现对内孔的胀紧夹持和对外径的胀紧夹持。这个时候的薄壁其实是每一处都均匀着承受着油压,因此对零件的内孔和外径进行涨紧后,它的夹持精度就会非常高, 液压刀柄就是根据这个原理开发出来,并成功地应用到数控机械加工制造行业。

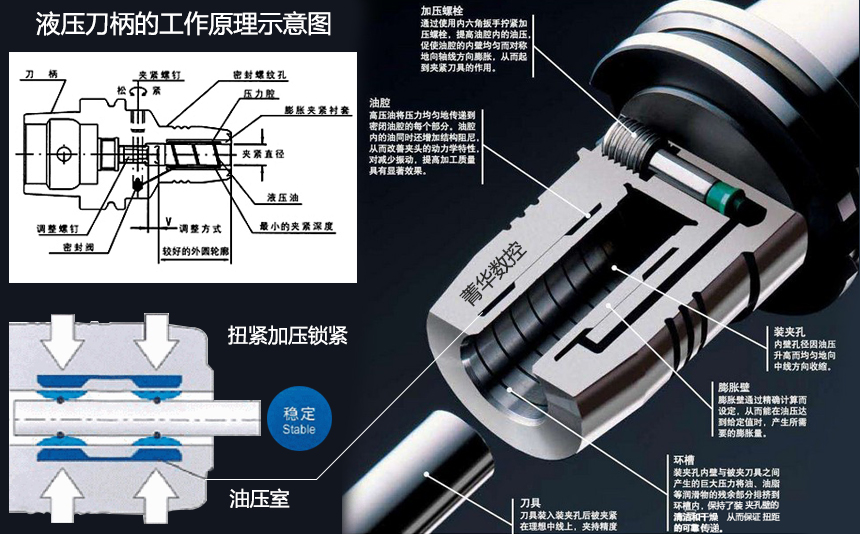

液压刀柄的工作原理图





    液压刀柄的使用方法及注意事项:

    1,锁紧液压刀柄时请将锁紧螺丝锁到底,但切记在未插入刀具前请勿空锁螺丝。(人工锁紧螺丝时请锁至螺丝自然停止,此时液压刀柄的夹持力最佳,空锁螺丝会导致刀具无法插入,刀柄漏油以及精度下降等问题)

    2,装刀具时,请把刀具插入液压刀柄底部紧密贴紧。因加工深度不同而无法密切贴紧时,请使用液压筒夹,未使用筒夹时,请不要超过刀柄内径下端8MM以上距离。(小于8MM以上时,会导致刀柄内径缩小及变形)

    3,插入切削工具时,请先清除刀柄内径及切削刀具的湿气和油渍。(液态异物可能会导致加工时刀具脱落)

    4,禁止拧开液压刀柄上已封闭螺丝。(如拧开液压刀柄上封闭螺丝会导致漏油及刀柄不能正常使用。)工作过程中如出现刀柄螺丝破损或无液压等情况,请勿私自分解或插入其他异物,应立即与购买处联系。液压刀柄适用刀具:铣刀,钻头,铰刀等高精密刀具。(请不要将液压刀柄用于粗加工)









bt40液压刀柄


hsk液压刀柄
