后拉筒夹

日期:2017-12-14


    后拉筒夹用于各类机械加工夹持领域。后拉筒夹是筒夹中的一种,刀柄与数控刀具之间的连接工具。与后拉刀柄一起组合使用。主要用于钻孔,铣削,铰孔,攻丝和磨削中刀柄与刀具夹持使用。后拉筒夹采用弹簧钢条型开槽的设计,允许一个较大的夹持范围并同时拥有是佳的径向跳动误差,不同型号的筒夹夹持不同型号刀具。

后拉筒夹


按夹持直径范围分不同规格型号:SDC06可夹持 3-6mm 直径的刀具,SDC08可夹持 3-8mm 直径的刀具,SDC12可夹持 3-12mm直径的刀具,按照精度可分为A级,AA级,AAA级。

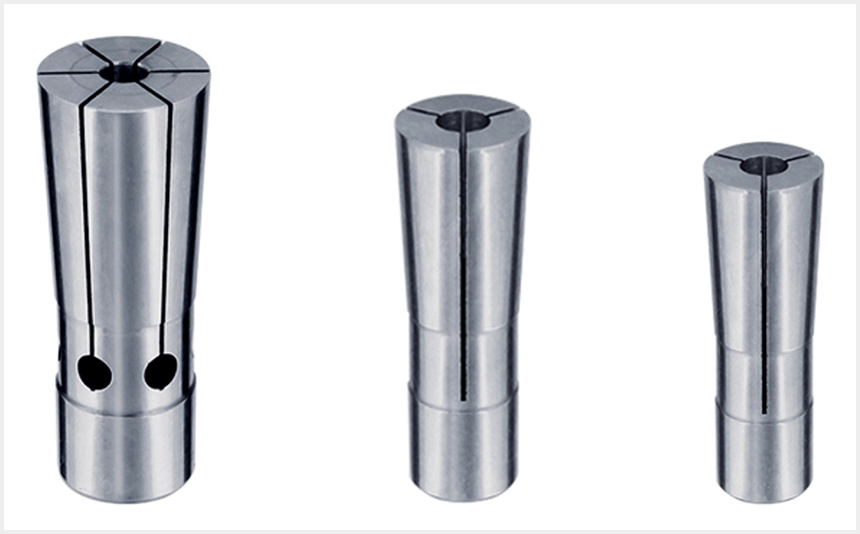

后拉筒夹高清展示

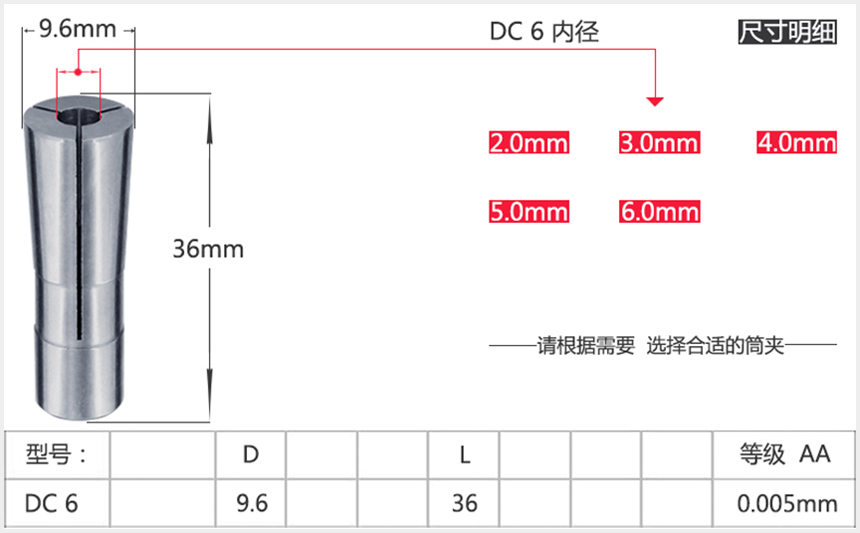

后拉筒夹DC6规格尺寸表

后拉筒夹dc6参数表

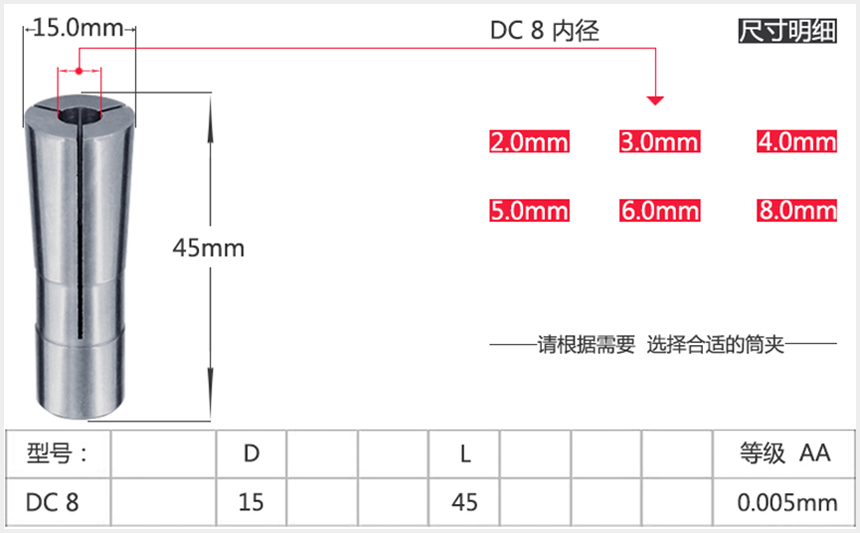

后拉筒夹DC8规格尺寸表

后拉筒夹dc8参数表

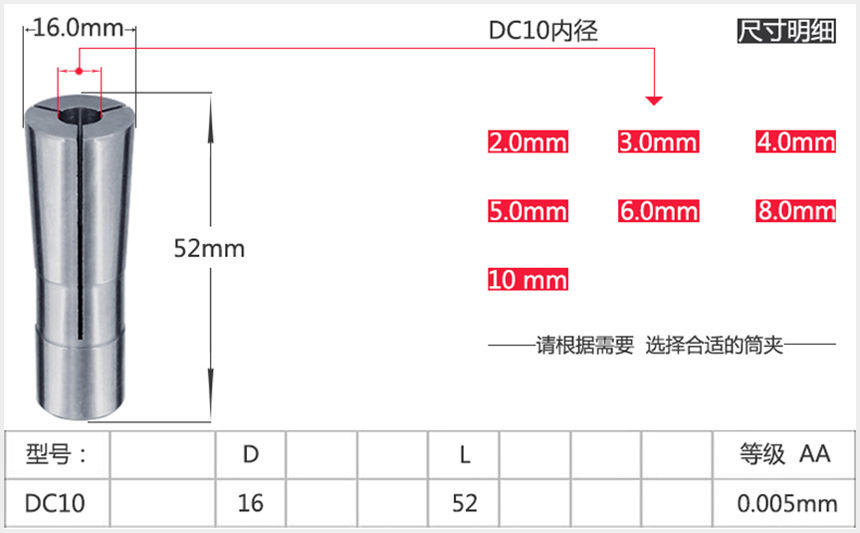

后拉筒夹DC10规格尺寸表

后拉筒夹dc10参数表

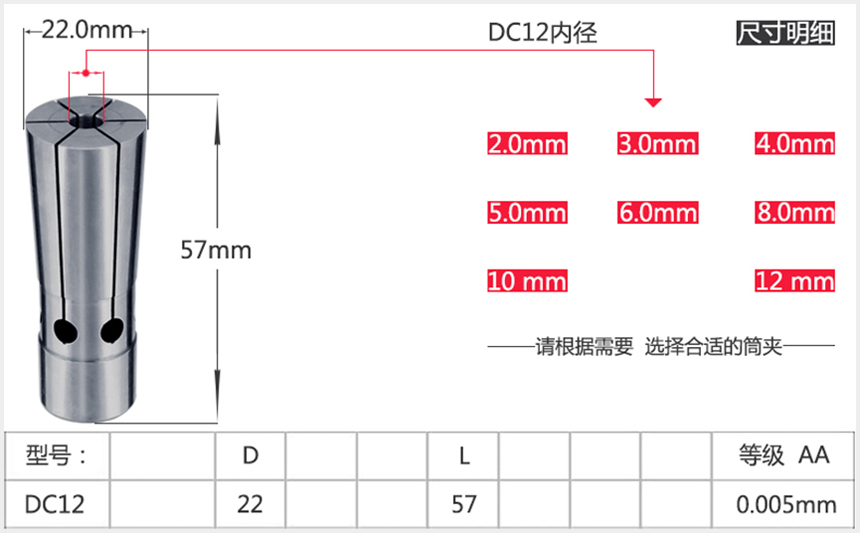

后拉筒夹DC12规格尺寸表

后拉筒夹dc12参数表

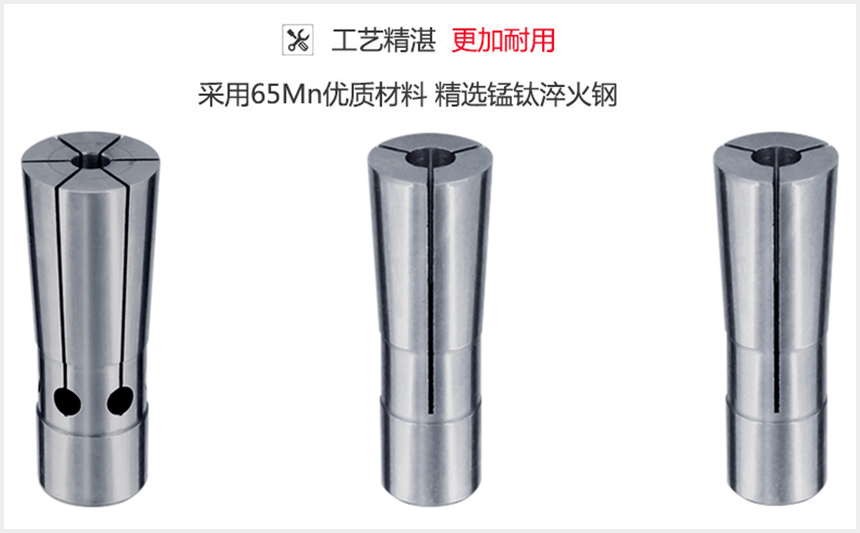

后拉式筒夹工艺

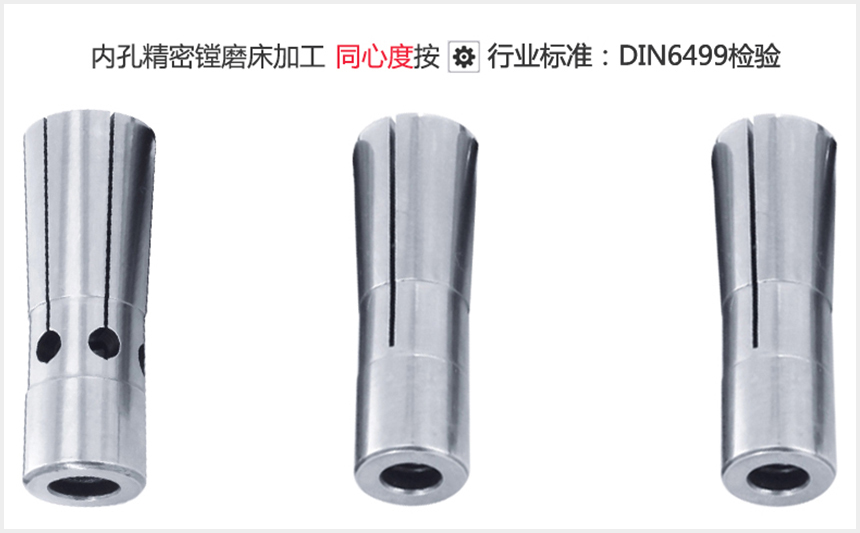

后拉筒夹精度同心度

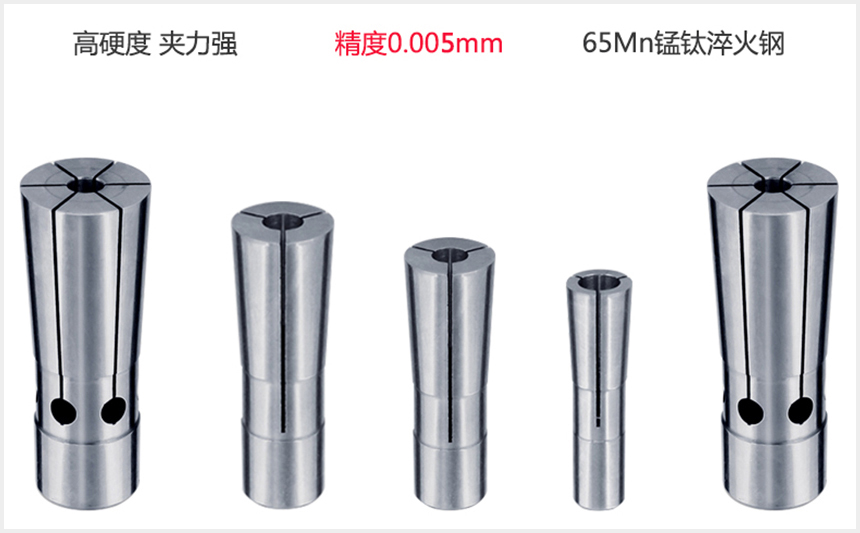

后拉筒夹性能





    后拉筒夹使用注意事项:
1,切忌在未安装刀具状态下坚固螺帽,以免损坏筒夹。不正当的组装方式,长期可能会影响筒夹变形,同心度偏离,并造成螺帽损坏。
2,组装时务必使用正确的筒夹,筒夹需先与螺帽组合后再放入刀杆,刀具置入筒夹内不可少于筒夹口径长度的2/3.
