hsk刀柄标准

日期:2017-12-16


     HSK刀柄标准为德国标准是DIN69873,有六种标准和规格,即HSK-A、 HSK-B、 HSK-C、HSK-D、 HSK-E 和HSK-F,常用的有三种:HSK-A (带内冷自动换刀) 、 HSK-C (带内冷手动换刀)和HSK-E(带内冷自动换刀,高速型)。
     7:24 的通用刀柄是靠刀柄的7:24 锥面与机床主轴孔的7:24 锥面接触定位连接的,在高速加工、连接刚性和重合精度三方面有局限性。HSK刀柄靠刀柄的弹性变形,不但刀柄的1:10 锥面与机床主轴孔的1:10 锥面接触,而且使刀柄的法兰盘面与主轴面也紧密接触,这种双面接触系统在高速加工、连接刚性和重合精度上均优于7:24 的刀柄。

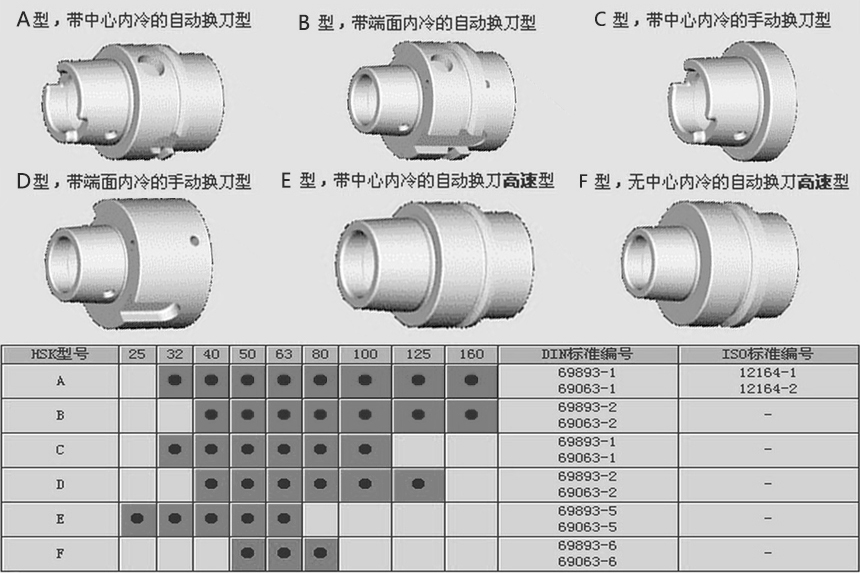

hsk刀柄标准图



    HSK 刀柄有A 型、B 型、C 型、D 型、E 型、F 型等多种规格,其中常用于加工中心(自动换刀)上的有A 型、E 型和F 型。

    A 型和E 型的最大区别就在于:

    1.A 型有传动槽而E 型没有。所以相对来说A 型传递扭矩较大,相对可进行一些重切削。而E型传递的扭矩就比较小,只能进行一些轻切削。
    2.A 型刀柄上除有传动槽之外,还有手动固定孔、方向槽等, 所以相对来说平衡性较差。而E型没有,所以E 型更适合于高速加工。

    E 型和F 型的机构完全一致,它们的区别在于:

    同样称呼的E 型和F 型刀柄(比如E63 和F63),F 型刀柄的锥部要小一号。也就是说E63 和F63的法兰直径都是φ63,但F63 的锥部尺寸只和E50 的尺寸一样。所以和E63 相比, F63 的转速会更快(主轴轴承小)。

    hsk刀柄--这种刀柄能承受的最大弯矩、扭矩以及使用的最高转速。而这些性能数据与应用的条件(如夹紧方式和夹紧力)有关,也与制造刀柄所用的材料和热处理工艺等因素有关。这种刀柄目前已经广泛应用于我们的现实生活中。









HSK刀柄型号规格尺寸图片下载


hsk63a刀柄
