bt刀柄标准锥度规格尺寸

日期:2017-12-16


        bt表示采用日本标准MAS403制造的加工中心机床用锥柄柄部(带机械手夹持槽);7:24 锥度的通用刀柄。ST表示按GB3837制造的数控机床机床用锥柄柄部(无机械手夹持槽)。锥度为7:24 的通用刀柄通常有五种标准和规格,即NT(传统型)、DIN 69871(德国标准)、IS07388/1(国际标准)、MAS BT(日本标准)以及ANSI/ASME(美国标准)。

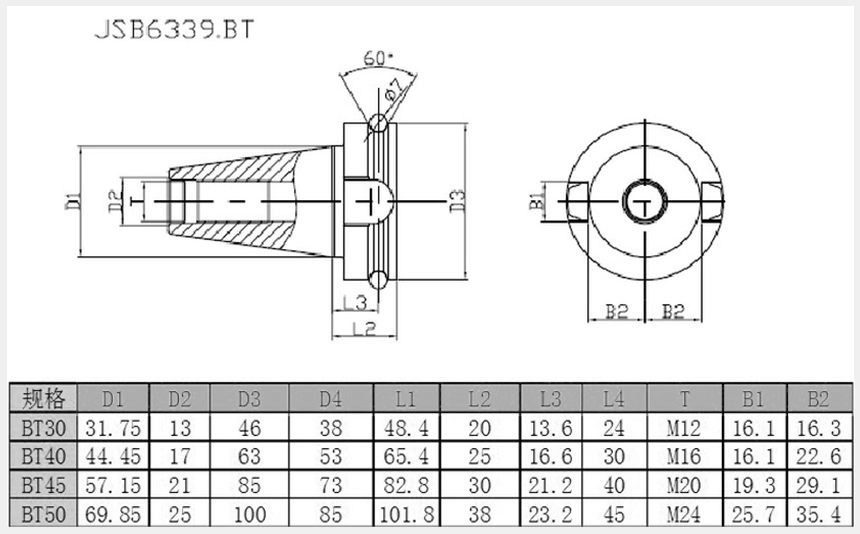

bt刀柄标准锥度规格尺寸图



    NT 型刀柄德国标准为DIN 2080,是在传统型机床上通过拉杆将刀柄拉紧,国内也称为ST;其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
    MAS BT 型 (简称 BT)BT 型是日本标准,安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同,不能换用。 BT型刀柄的对称性结构使它比其它三种刀柄的高速稳定性要好。
