bt40刀柄锥度是多少度

日期:2017-11-14


        bt40刀柄锥度:直径63mm公差是-0.05到0;梯形槽底直径53mm;梯形槽槽顶部宽度为10mm公差是0到+0.1;梯形槽的角度是上下各30度公差是-15'到0;梯形槽中心到主轴端面(刀柄锥面大头端点)距离是16.6mm公差是正负0.1。加工中心的刀柄有若干国家的标准,7:24锥度的刀柄通常有五种标准和规格,即NT(传统型)、DIN 69871(德国标准)、IS0 7388/1 (国际标准) 、MAS BT(日本标准)以及ANSI/ASME(美国标准).

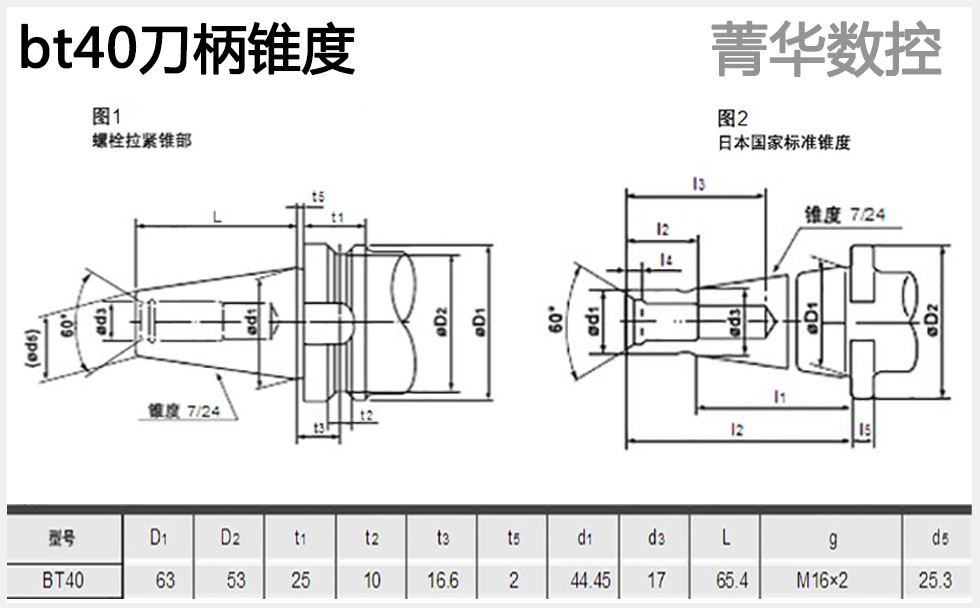

bt40刀柄锥度





        BT是日本标准(MAS403),锥度为7:24,大小规格有30、40、50、60的。bt40刀柄“40” 是代表刀柄的锥度截面直径的大小。为了实现自动换刀,7;24好比一个轴配合的黄金分割点,刀柄通用性好。定心不自锁,洽到好处,是学术研究实践和理论的结晶。全球通用标准,中国当然也要这样,机床就可以卖到其它地方,都是一样的刀柄规格。












bt刀柄标准锥度规格尺寸
