bt35刀柄锥度图

日期:2018-01-15


    bt35刀柄锥度bt35表示采用日本标准MAS403制造的加工中心机床用锥柄柄部,带机械手夹持槽;bt35表示柄部尺寸,35代表大端直径为φ53的7:24锥度,他并不指某一具体尺寸;

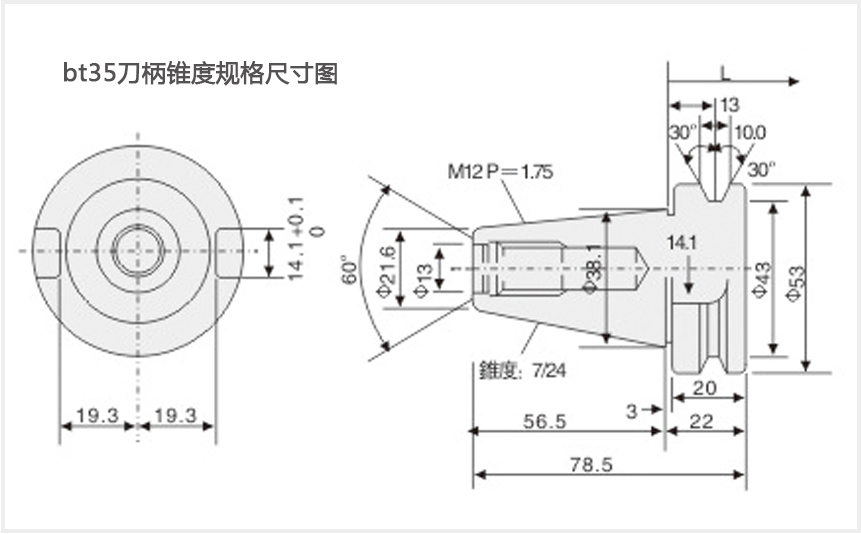

bt35刀柄锥度图


    bt35刀柄锥度:直径53mm公差是-0.05到0;梯形槽底直径80.4mm;公差是0到+0.1;梯形槽的角度是上下各30度公差是-15'到0;bt35刀柄用量较少,菁华数控没有做bt35刀柄的库存,属于非标定制。
